如何處理小流量液體？4/5

2025年8月21日 Bronkhorst

第4篇：使用泵供應液體

這是系列博客“如何處理小流量液體”的第四部分。在這一部分，我們將分享使用泵供應液體的技巧?？捎谬X輪泵或活塞泵。使用泵是提供穩定入口壓力的兩種方法之一。另一種方法是使用壓力容器。您可以在第3/5部分中閱讀更多有關壓力容器的信息。

往期博客回顧

液體供應-使用泵

為了確保流量控制器具有穩定（超）小液體流量，高度穩定的入口壓力是先決條件。使用壓力容器產生穩定的小流量液體時，需要解決液體中存在溶解氣體的問題。如果防止氣體溶解在液體中很重要，使用泵來產生入口壓力是不錯的選擇。

?

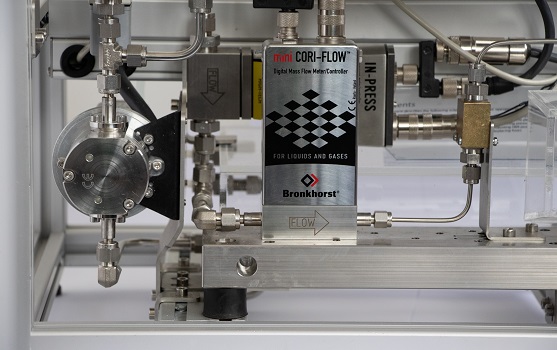

帶泵的科里奧利流量計

泵是提供連續、可靠和穩定的壓力或流量的裝置?？杀苊鈱⑷芙鈿怏w引入液體流中，因為泵本身的機械作用會對液體加壓。如果泵從單獨的非加壓容器中抽出液體，則可在不中斷過程的情況下隨時重新填充該容器。建議將此類容器放置在與泵相同的高度，以防止真空抽吸產生氣泡的風險。需額外的截止閥，以防止容器自發地排空到泵中。確保該閥門的安裝不會引入額外的死區，從而避免空氣積聚。

齒輪泵或活塞泵

容積式泵（齒輪泵或活塞泵）可用于為流量控制器提供必要的入口壓力。在齒輪泵中，旋轉齒輪的互鎖齒之間的固定液體體積反復移位以產生流動，而在活塞中，在活塞填充和排空固體體積的后續沖程中產生液體流動。小型泵更受歡迎，因為內部容積較小的泵可以縮短系統的填充和刷新時間。無論選擇哪種類型的泵，都需確保接液的泵材質與所處理的液體兼容。由于齒輪泵中相關的排量固定液體體積通常小于活塞泵，如果客戶希望穩定控制小流量液體，推薦齒輪泵。齒輪泵最大工作壓力10-15 bar?；钊每商幚砀髩毫?，從幾十巴到一百多巴，這是小流量應用中經常出現的工藝條件。

Bronkhorst使用雙活塞泵相位移動180°，產生穩定的壓力/流量輸送，這對小流量范圍很重要。是否足夠準確決于客戶的應用過程。準確計量的液體所需量由于泵送原理，將以小脈沖的形式劑量。當工藝體積足夠大時，將有足夠的混合能力來平衡脈沖。如果您希望在短時間內均勻劑量，活塞泵設置不太理想，齒輪泵更推薦。

?

使用帶泵的質量流量計實現控制回路

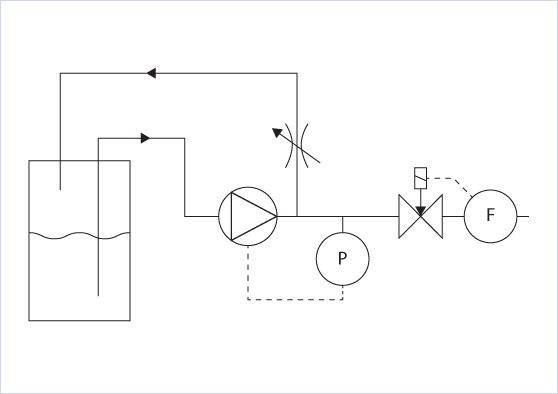

Bronkhorst質量流量計，尤其是科里奧利質量流量計，適合與泵配合使用，以實現控制回路建立穩定的小流量。創建穩定小流量的另一種方法是使用壓力控制裝置。通過（EL-PRESS）壓力控制器控制泵速，提供恒定且穩定的入口壓力。同時，通過控制閥調節流量，控制閥通過流量計例如Bronkhorst mini CORI-FLOW ML120驅動。

壓力控制設置

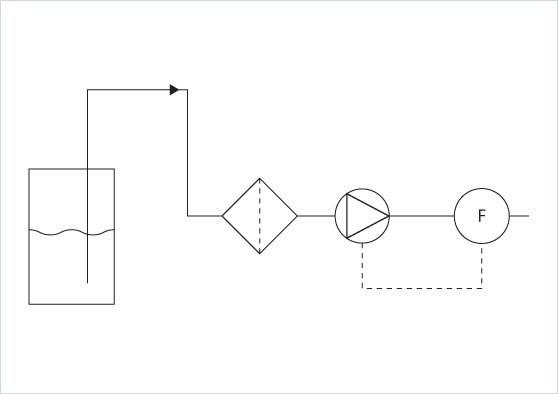

對于很多小流量應用，控制回路設置不必像上述流量和壓力組合控制設置那樣復雜。使用泵產生液體流量的最直接方法是讓它從容器中吸取液體，并根據流量計的控制信號控制泵速。在實踐中，此類“直接控制“裝置已被應用于高壓催化研發中小流量液體碳?xì)浠衔锏姆€(wěn)定定量給料。
